石材產(chǎn)品生產(chǎn)加工時如何藏縫
石材產(chǎn)品有許多是通過粘接方式加工出來的，如加厚邊臺面板，腳座、板材復(fù)合的線條，轉(zhuǎn)角的粘接等等產(chǎn)品。這些通過粘接加工出來產(chǎn)品如果縫隙大于了0.5mm，或者崩邊了，加工出來產(chǎn)品因縫隙大，表面崩邊了影響產(chǎn)品質(zhì)量，造成產(chǎn)品因縫的質(zhì)量問題報廢。
石材產(chǎn)品的粘接縫雖然僅是一條小小的不起眼的線，但是如果石材產(chǎn)品生產(chǎn)加工中不重視會帶來不小的麻煩的，可能會因縫的處理的質(zhì)量差引起客戶對產(chǎn)品質(zhì)量的投訴，退貨。
那么，石材產(chǎn)品生產(chǎn)加工時如何藏縫呢？
1、側(cè)邊藏縫
側(cè)邊藏縫法就是將粘接縫放置在產(chǎn)品側(cè)邊，是石材產(chǎn)品粘接加工工藝常用的藏縫方法，也是應(yīng)用較廣的一種方法，尤其是在建筑物的窗臺板加工中的加厚邊常用這種方法藏縫，見圖2。
圖1這種方法是臺面板早期使用很普遍的方法，目前也還在使用的臺面板粘接方法。這種方法相比圖3而言，因為縫是留在正面，如果加工不好的話，對產(chǎn)品質(zhì)量的影響很大，影響外觀質(zhì)量，尤其是對那些易崩邊的石材來說這種方法做出的產(chǎn)品質(zhì)量很差。
前幾年，國內(nèi)一家知名地產(chǎn)企業(yè)所有窗臺臺面板的加工采用圖2加工，后來建議該企業(yè)采用圖3加工，經(jīng)過很長時間努力說服，才同意了按圖2藏縫法加工。圖1的方法加工從加工工藝上來說也不是很合理，因為對做二次背倒加工，粘接作業(yè)相對圖3來說也復(fù)雜些，粘接強度也沒圖3牢固。

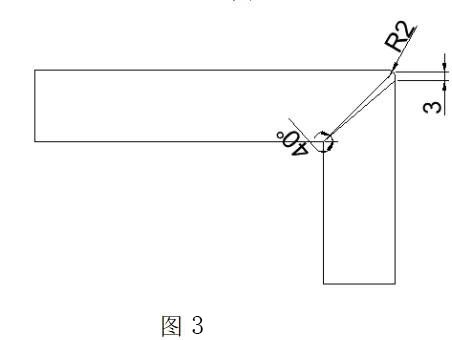

圖3是從圖1衍生出來的的一種藏縫方法，通過改變背倒的角度將縫留在側(cè)面，這種方法在公裝項目中很流行。不過這種藏縫方法對加工的精度要求高。

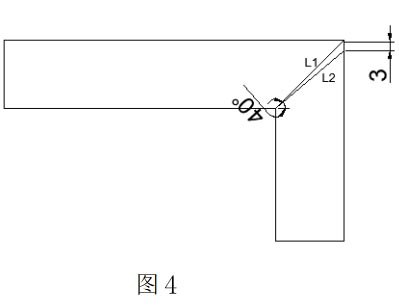

從圖4可以看出來通過將L1的角度由原來的45°調(diào)整為40°，使正面的縫轉(zhuǎn)為側(cè)面的縫，可以使粘接的縫效果更好。
2、底面藏縫
底面藏縫我認(rèn)為是一種很好的藏縫方法。圖3的側(cè)面藏縫方法既是一種側(cè)面藏縫法，也是一種底面藏縫法。

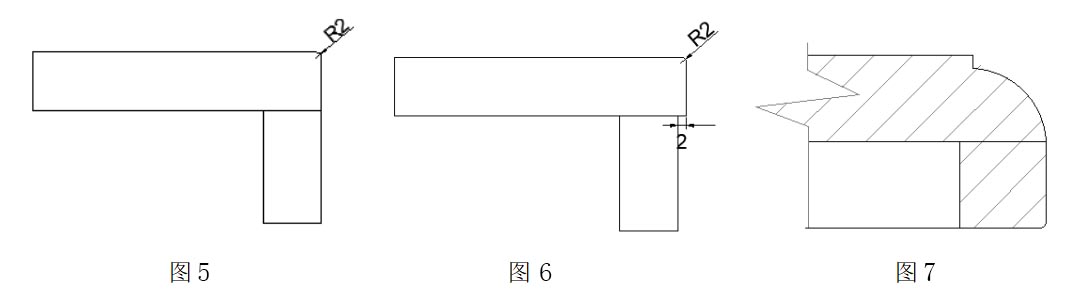

如果圖5的藏縫演變?yōu)閳D6，將粘接立板偏移2mm，藏縫的效果更好，而且可以不用對粘接面打磨拋光，省去了打磨拋光工序。
圖6的方法曾經(jīng)成功地應(yīng)用在土庫曼斯坦總統(tǒng)府酒店工程上，節(jié)省了大量的人工打磨拋光側(cè)面的工作。圖7是法國邊粘接的側(cè)邊藏縫。
3、抽槽藏縫

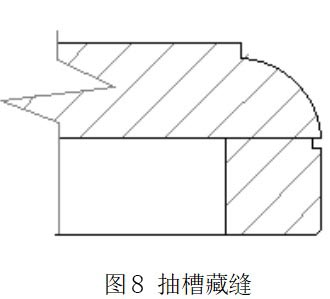

抽槽藏縫是通過對粘接板表面抽5*5的槽藏縫的工藝方法。通過抽槽消除粘接后粘接面的不平整，減少打磨拋光粘接表面。圖8抽槽藏縫 。
4、臺階藏縫

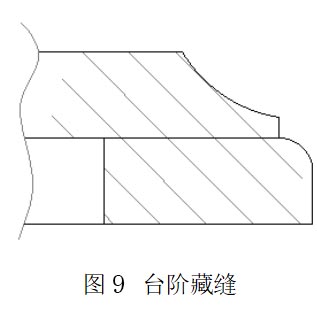

以臺階的方式粘接板材，通過將粘接縫隙放在臺階相交面處，從而把縫隱蔽起來。圖9為臺階藏縫。
5、偏移藏縫

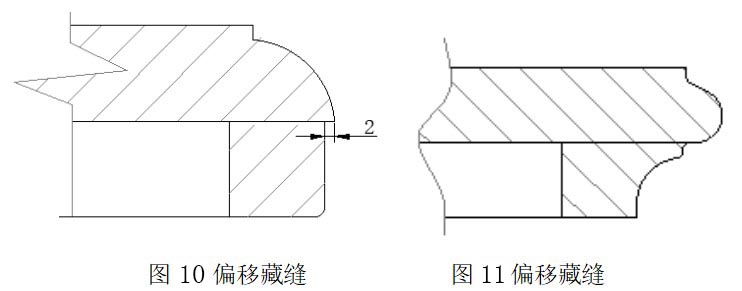

把被粘接的板材從面板齊平之處往內(nèi)偏移一定距離來藏縫的工藝方法。圖10，圖11偏移藏縫。
6、磨邊藏縫

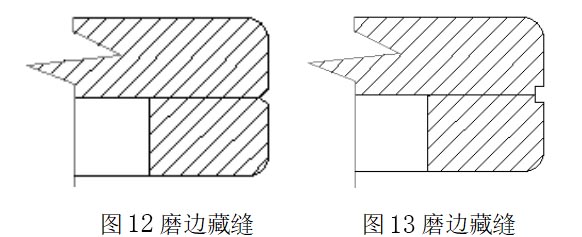

在粘接相交面處，對粘接面磨V型邊，抽槽邊，消除表面的粘接縫，使粘接縫藏在V型邊，槽里邊，使粘接縫效果更好，同時增加了產(chǎn)品立體感。圖12，圖13磨邊藏縫。
7、鑲嵌藏縫
利用鑲嵌式方式藏縫的方法。做法是對線條的底面抽L型槽，把線條的槽與板材粘接在一塊的藏縫方法。

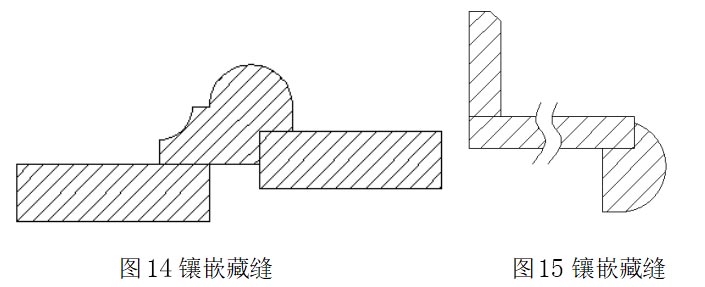

鑲嵌藏縫法既使粘接縫隙的質(zhì)量好，又使產(chǎn)品粘接強度高。圖14、圖15鑲嵌藏縫。
